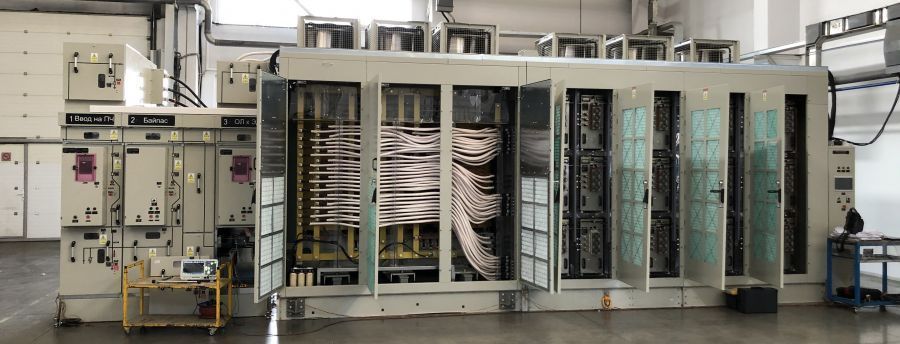

Устройство частотного регулирования скорости электродвигателей серии HCMI с номинальным напряжением питающей сети 6 кВ, номинальной полной мощностью 2000-3000 кВА, выходной мощностью 1600-3000 кВА.

Номер реестровой записи

10548154

Срок действия реестровой записи

2027-09-24

Код по ОКПД 2

27.11.50.120.Преобразователи электрические статические

Код по ТН ВЭД

8504 40. Трансформаторы электрические, статические электрические преобразователи (например, выпрямители), катушки индуктивности и дроссели: преобразователи статические

Обозначение нормативного/технического документа

ТУ 27.11.50.120-008-81247165-2019

Входное напряжение переменного тока

3000-11000

Номинальное напряжение

3000-11000

Степень защиты (IP)

21

Степень защиты

Не ниже IV класса по ГОСТ 9.032

Выходное напряжение

0-11000

Выходная мощность, кВА

1600-3000

Групповой ЗИП

1

Контроль изоляции выходных цепей нагрузки

Имеется

Термокомпенсация напряжения подзаряда АБ

Не требуется

Корректор входного коэффициента мощности

Имеется

Изолирующий трансформатор резервного входа и выпрямителя

Не требуется

Изолирующий трансформатор на входе выпрямителя

Имеется

RFI- фильтр уровня помех

Не требуется

Сейсмостойкое исполнение по шкале MSK-64

До 9 баллов включительно

Защита от обратного тока

Имеется

Дистанционный мониторинг

Имеется

Параллельная работа

Имеется

Входное напряжение постоянного тока

0

Сетевые протоколы

ModbusRTU

Номинальное напряжение питающей сети

6

Вид управления ПЧ

Скалярный;векторный

Скорость, об/мин за 1 с: снижения частоты вращения при торможении ЭД, в том числе на холостом ходу (1500 об/мин)

50-75

Скорость, об/мин за 1 с: изменения частоты вращения вала ЭД в процессе регулирования, в том числе на холостом ходу для ЭД с номинальной скоростью (1000 об/мин)

35-50

Абсолютная погрешность позиционирования частоты вращения вала ЭД во всем диапазоне, об/мин, не более

3

Абсолютная погрешность позиционирования частоты вращения вала ЭД во всем диапазоне, не более

3

Время реакции ПЧ (момента начала изменения частоты вращения вала ЭД) с момента получения управляющего сигнала от МПСА, не более

0,05

Дискретность измерения частоты вращения вала ЭД, не более

1

Номинальная полная мощность ПЧ

2000-3000

Перегрузочная способность, в течение 90 с

120

Перегрузочная способность, в течение 3 с

150

КПД в номинальном режиме, не менее

96,5

Напряжение цепей оперативного питания, при частоте 50 Гц

220-380

Уровень шума, не более

80

Входы и выходы управления ПЧ

Аналоговые;цифровые;дискретные

Язык интерфейса панели управления ПЧ

Русский

Степень защиты блок контейнера по ГОСТ 14254, не менее

IP54

Климатическое исполнение по ГОСТ 15150 для закрытых отапливаемых помещений

УХЛ4

Климатическое исполнение по ГОСТ 15150 для наружной установки в составе блок контейнеров

У1;УХЛ1

Ввод кабелей в ПЧ

Сверху;сбоку;снизу

Способ охлаждения инвертора, при мощности ПЧ, кВ•А до 8000 включительно

Воздушное

Способ охлаждения инвертора, при мощности ПЧ, кВ•А свыше 8000 до 17200

Воздушное;жидкостное

Электромагнитная совместимость ГОСТ Р 51524

Категория С1

Электромагнитная совместимость ГОСТ 30804.6.2

По критерию качества функционирования А

Отклонение частоты Δf, измеренное в интервале времени 10 с. по ГОСТ 32144, в течение 95 % времени интервала в одну неделю

5

Отклонение частоты Δf, измеренное в интервале времени 10 с. по ГОСТ 32144, в течение 100 % времени интервала в одну неделю

8

Коэффициент мощности на входе ПЧ, не менее

0,95

Пульсность схемы выпрямления на основе инвертора напряжения, не менее 6 кВ

30

Пульсность схемы выпрямления на основе инвертора напряжения, не менее 10 кВ

48

Число фаз напряжения питающей сети

3

Допустимое отклонение напряжения питающей сети от номинального значения, %

-15-10
